Habilitation électrique

Cet article va expliquer plusieurs sujets autour de l’habilitation électrique (B0, B0V, B1, B2, BR, BC, H0V, HC etc). Dans le contexte du courant alternatif uniquement.

Domaines de tension :

• TBT : Très Basse Tension : U ≤ 50V
• BT : Basse Tension : 50 < U ≤ 1 000V
• HT : Haute Tension :
  • Domaine HTA : 1 000 < U ≤ 50 000V
  • Domaine HTB : U ≥ 50 000V

Zonage :

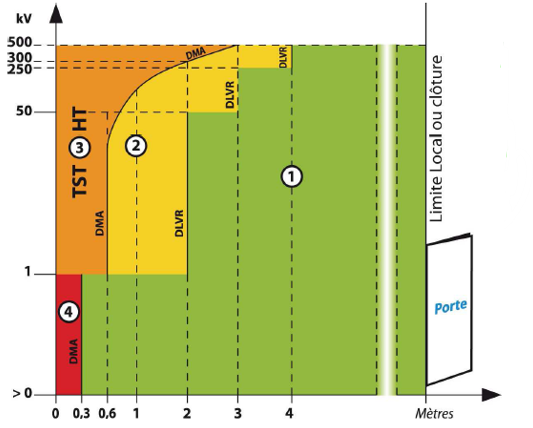

• A l’intérieur d’un local : (impératif avoir le B0 ou H0 a minima)
  • Zone 1 : Zone de voisinage simple (DLVS)
  • Zone 2 : Zone de voisinage renforcé HT (DLVR)
  • Zone 3 : Zone des travaux sous tension HT (DMA)
  • Zone 4 : Zone de voisinage renforcé BT (DMA)

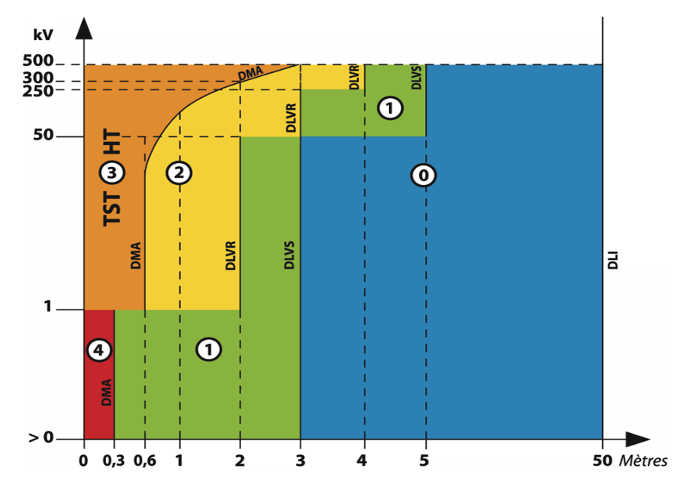

• En champ libre :
  • Zone 0 : Zone d’investigation (DLI)
  • Zone 1 : Zone de voisinage simple (DLVS)
  • Zone 2 : Zone de voisinage renforcé HT (DLVR)
  • Zone 3 : Zone des travaux sous tension HT (DMA)
  • Zone 4 : Zone de voisinage renforcé BT (DMA)

• DLI : Distance Limite d’Investigation
• DMA : Distance Minimale d’Approche
• DLVR : Distance Limite Voisinage Renforcé
• DLVS : Distance Limite Voisinage Simple

Définition des symboles :

• Premier caractère :
  • B : Basse tension (BT) et très basse tension (TBT)
  • H : Haute tension (HTA & HTB)
• Second caractère :
  • 0 : Non électricien
  • 1 : Electricien exécutant
  • 2 : Chargé de travaux
  • R : Chargé d’intervention
  • S : Chargé d’intervention non électricien
  • E : Chargé d’essai
  • C : Chargé de consignation
• Troisième caractère :
  • V : Voisinage (- de 30cm par rapport à une partie nue sous tension [PNST])
  • T : Travaux sous tension
  • N : Nettoyage sous tension

Différence Intervention & Travaux :

Cette différence est valable uniquement en TBT/BT, en HT la tâche est automatiquement classée en travaux.

• Intervention, ne concerne que les BR & BS et quand toutes les conditions suivantes sont remplies :
  • Tâche simple,
  • De courte durée,
  • Sur une partie d’installation électrique ou équipement simple,
  • Fait l’objet d’une analyse de risque sur place,
  • Installation disposant d’une protection contre les surintensités.
• Travaux, si une des conditions est remplie :
  • Tâche complexe ou,
  • De longue durée ou,
  • Installation ne disposant pas d’une protection contre les surintensités.

Etapes d’une consignation :

A la charge d’un BC uniquement, la consignation permet d’isoler un circuit ou une installation pour que les travaux soient réalisés hors tension :

• Etape 1 : Séparation
  • En agissant sur un sectionneur pour le mettre sur 0.
• Etape 2 : Condamnation
  • En mettant en place un macaron signalant la consignation (obligatoire)
  • En mettant en place un cadenas à clé (facultatif)
• Etape 3 : Identification
  • Vérification que la consignation couvre l’intervention/travaux à venir
• Etape 4 : VAT
  • Vérification d’Absence de Tension entre chaque conducteur actif (phase, neutre, terre) aussi prêt que possible de la zone de travail
• Etape 5 : MALT & CC
  • MALT : Mise à la terre du CC
  • CC : Mise en Court-Circuit de tous les conducteurs (phase, neutre)
  • Ces 2 actions permettent en cas d’éventuel retour de tension, qu’elle soit dirigée vers la terre.

Après chaque consignation, une attestation doit être rédigée pour décrire la consignation (par le BC) et contre-signée par le chargé de travaux (B2V).

La consignation sera retirée par le BC dès réception de l’attestation de consignation signée « fin de travaux » par le chargé de travaux (B2V).

Procédure en cas d’incendie :

Si possible mettre l’installation hors tension.

Respecter les distances entre la lance et les parties actives, par ordre de priorité :

• Extincteur à CO₂
• Extincteur à eau pulvérisée (goutelettes)
• Extincteur à poudre

Documents annexes :

• Ces éléments sont un résumé simplifié de la NF 18-510
• Un article annexe sur les protections électriques : https://www.matechnique.fr/protections-electriques/
• Un article annexe sur les calculs électriques : https://www.matechnique.fr/section-cable/
